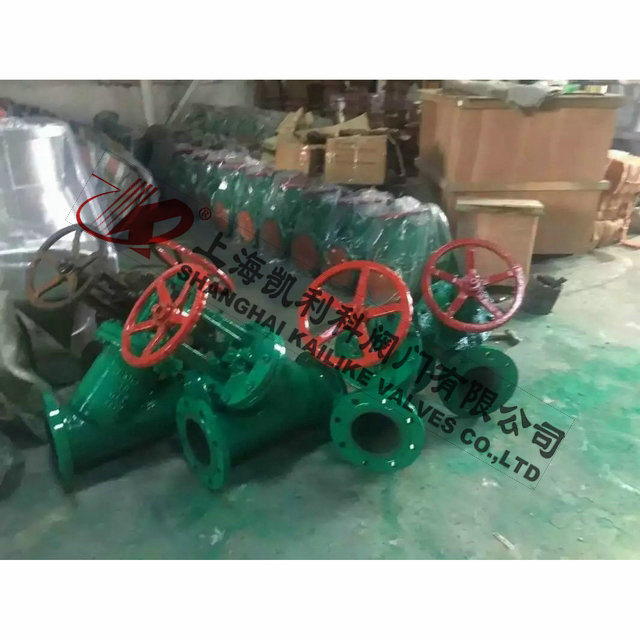

J45J直流式襯膠截止閥專用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管中，具有強度高、耐腐蝕性好的特點。直流式襯膠截止閥的閥瓣由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截斷管路中的介質，但不能做節流用。
| 產品名稱： | 直流式襯膠截止閥 | 產品型號： | J45J |
| 公稱通徑： | DN15～DN300 | 結構形式： | 直流式 |
| 公稱壓力： | 1.6MPa～2.5MPa | 連接方式： | 法蘭 |
| 適用溫度： | 0ºC～+80ºC | 驅動方式： | 手動 |
| 閥體材質： | 鑄鐵、鑄鋼、不銹鋼 | 標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 腐蝕性液體或氣體 | 生產廠家： | 上海凱利科閥門有限公司 |
|
公稱通徑 DN |
PN1.0(MPa) |
重量 Weight (kg) |
|||||||||
| L | D | D1 | D2 | f | b | Z-￠d | D0 | H1 | H2 | ||
| 15 | 130 | 95 | 65 | 43 | 3 | 14 | 4-￠14 | 100 | 180 | 195 | 7 |
| 20 | 150 | 105 | 75 | 50 | 3 | 14 | 4-￠14 | 100 | 215 | 235 | 8 |
| 25 | 160 | 115 | 85 | 60 | 3 | 16 | 4-￠14 | 120 | 220 | 245 | 9 |
| 32 | 180 | 135 | 100 | 68 | 2 | 18 | 4-￠18 | 140 | 250 | 275 | 11 |
| 40 | 200 | 145 | 110 | 80 | 3 | 18 | 4-￠18 | 160 | 283 | 315 | 15 |
| 50 | 230 | 160 | 125 | 100 | 3 | 20 | 4-￠18 | 180 | 316 | 360 | 18 |
| 65 | 290 | 180 | 145 | 115 | 3.5 | 20 | 4-￠18 | 200 | 353 | 408 | 26 |
| 80 | 310 | 195 | 160 | 130 | 3.5 | 22 | 8-￠18 | 240 | 437 | 505 | 35 |
| 100 | 350 | 215 | 180 | 150 | 4 | 24 | 8-￠18 | 280 | 480 | 566 | 48 |
| 125 | 400 | 245 | 210 | 180 | 4 | 26 | 8-￠18 | 320 | 540 | 650 | 65 |
| 150 | 480 | 280 | 240 | 210 | 4 | 28 | 8-￠23 | 360 | 605 | 740 | 95 |
| 200 | 600 | 335 | 295 | 260 | 5 | 32 | 8-￠23 | 400 | 650 | 800 | 150 |
| 250 | 730 | 405 | 355 | 319 | 5 | 35 | 12-￠26 | 450 | 680 | 870 | 235 |
| 300 | 850 | 460 | 410 | 370 | 6 | 40 | 12-￠26 | 500 | 770 | 1050 | 350 |
聲明：【J45J直流式襯膠截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J45J直流式襯膠截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
