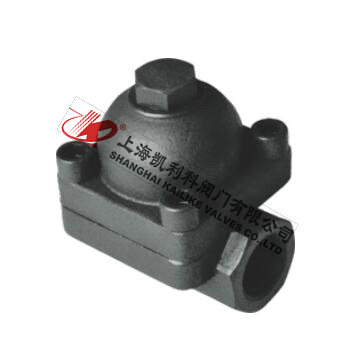

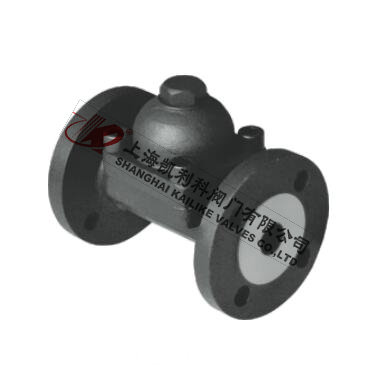

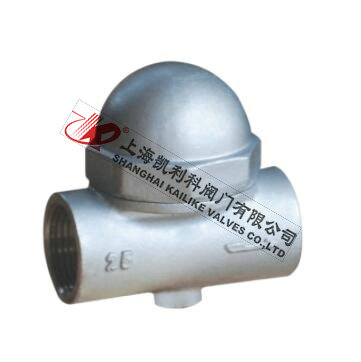

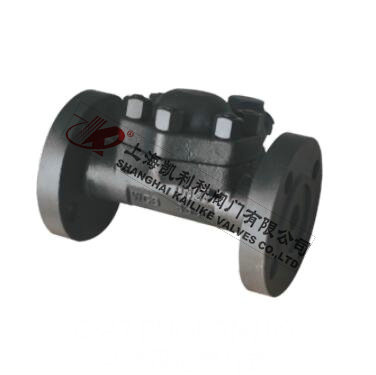

CS47H、CS17H雙金屬片蒸汽疏水閥結構獨特、性能優良、排水量大、漏汽溫度可調節，過冷度在2℃左右，可能排除大量冷空氣和其它不凝汽體，不會產生汽堵現象?？筛鼡Q內件，易于維修和調整。該閥適用于蒸汽主管線和過熱蒸汽管線，能自動排除凝結水的排放溫度，節能效果好。
| 產品名稱： | 雙金屬片蒸汽疏水閥 | 產品型號： | CS47H、CS17H |
| 公稱通徑： | DN15～DN100 | 結構形式： | 可調式雙金屬片 |
| 公稱壓力： | 1.6MPa | 連接方式： | 法蘭、螺紋 |
| 適用溫度： | -29ºC～+425ºC | 驅動方式： | 自動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、蒸汽等 | 生產廠家： | 上海凱利科閥門有限公司 |

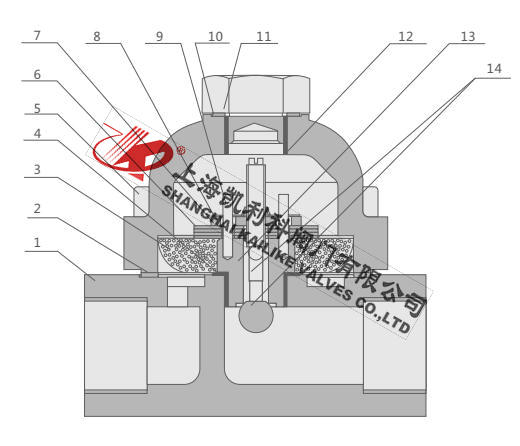

| 序號 | 名稱 | 材料 |
| 1 | 閥體 | A105 |
| 2 | 石墨封圈 | 304+石墨 |
| 3 | 濾網 | 304 |
| 4 | 平墊 | H62 |
| 5 | 內六角圓柱頭螺釘 | 304 |
| 6 | 雙金屬片 | --- |
| 7 | 并冒 | 304 |
| 8 | 止動片 | 304 |
| 9 | 銷 | 304 |
| 10 | 墊圈 | H62 |
| 11 | 頂螺 | Q235 |
| 12 | 閥蓋 | A105 |
| 13 | 密封座 | 2Cr13 |
| 14 | 螺桿+彈子 | 2Cr13 |

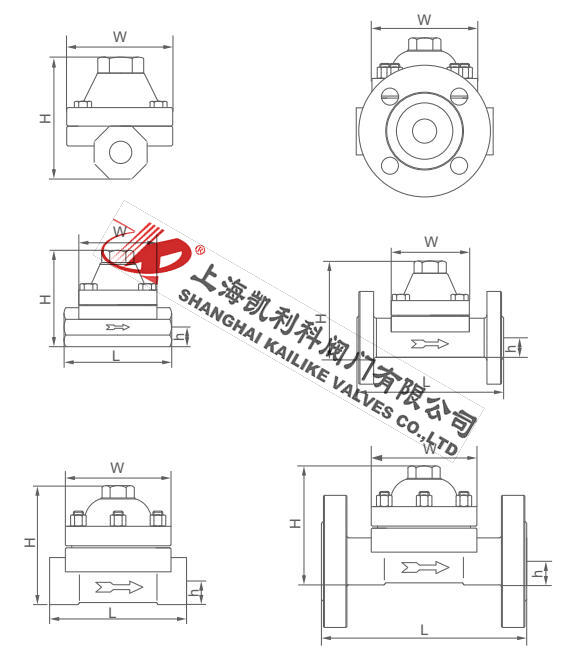

| 型號 | 口徑DN | L | H | h | W |
| CS47H | 15 | 100 | 102 | 20 | 80 |
| 20 | 100 | 102 | 20 | 80 | |
| 25 | 110 | 110 | 23 | 85 | |
| 32 | 160 | 123 | 32 | 91 | |
| 40 | 160 | 123 | 32 | 91 | |
| 50 | 170 | 135 | 38 | 94 |
| 型號 | 口徑DN | L | H | h | W |
| CS47H | 15 | 150 | 102 | 20 | 80 |
| 20 | 150 | 102 | 20 | 80 | |
| 25 | 160 | 110 | 23 | 85 | |
| 32 | 230 | 125 | 32 | 91 | |
| 40 | 230 | 125 | 32 | 91 | |
| 50 | 230 | 135 | 38 | 94 |
聲明：【CS47H,CS17H雙金屬片蒸汽疏水閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的CS47H,CS17H雙金屬片蒸汽疏水閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
