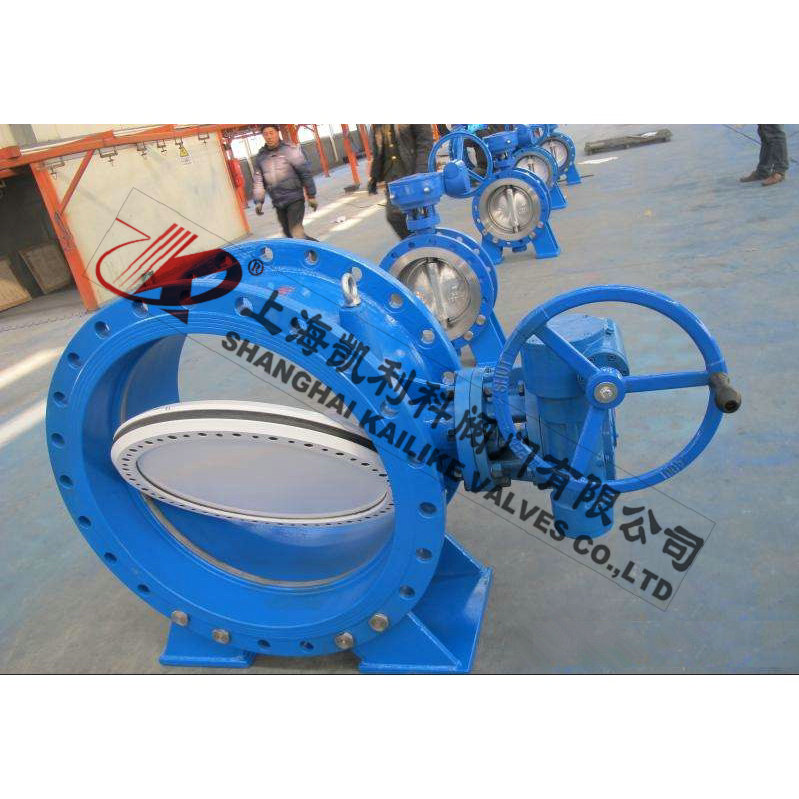

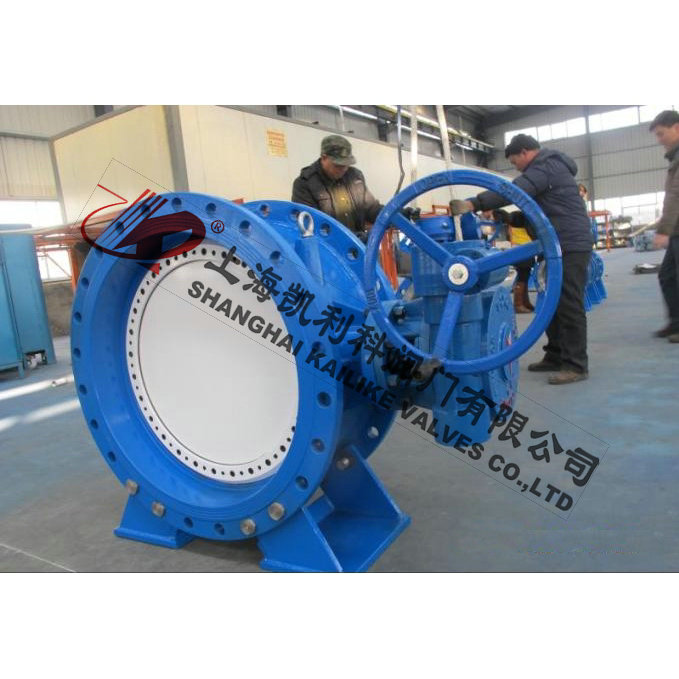

產品名稱：	雙偏心蝶閥	產品型號：	D343X
公稱通徑：	DN50～DN2000	閥座密封：	丁青橡膠、聚四氟乙烯
公稱壓力：	1.0Mpa～1.6MPa	連接方式：	對夾、法蘭
適用溫度：	-10ºC～+120ºC	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	鑄鐵、球墨鑄鐵、鑄鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、粉體、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

D343X雙偏心蝶閥主要適用于水廠、電廠、鋼廠冶煉、造紙、化工、飲食等系統供排水用，尤其適用于自來水管路上，作為調節和截流設備使用。在單偏心蝶閥的基礎上進一步改良成型的就是目前應用最廣泛的雙偏心蝶閥。其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。
產品特點
1、結構簡單緊湊，重量輕，90°旋轉，開關迅速。
2、設計合理，裝拆容易，便于維修。
3、采用偏心結構，減少密封圈的磨擦，延長閥門使用壽命。
4、完全密封，泄漏為零。
5、更換閥板密封圈、O型圈、蝶板、轉軸等材質，可適用多種介質和不同溫度。

主要零部件材料

名稱	國標	美標ASTM	英標BS
閥體	HT200、鑄鋼、WCB	A126 Class	B1452-20
閥板	QT500	A536 65-45-12	BS2789-65
轉軸	2Cr13	420	Bs970
轉套	ZCuZn38Mn3Pb2	B36	Bs1400
閥板密封圈	丁腈橡膠	D2000 Aa6014	Bs2494 Buua-N
閥體鋼環	0Cr18Ni9	S32100	BS321S12

性能規范

公稱通徑 DN		100～1200	100～1200	mm
公稱壓力 PN		1.0	1.6	MPa
試驗壓力	密封	1.5	2.4	MPa
	殼體	1.1	1.76	MPa
適用溫度(℃)		-10℃～120℃
適用介質		淡水、污水、空氣等

主要外形尺寸

稱通徑 DN(mm)	尺寸(mm)
	D	D1	d	b	f	短結構		長結構	H	H1	H2	L		L1	L2	L3	L4	L5	h	m
						n-do	4-M	n-do				短結構	長結構
100	220	180	158	24	3	-	-	8-175	446	234	122	-	190	64	48	121	180	-	-	180
150	285	240	21 2	26	3	-	-	8-22	521 5	279	153	-	210	74	58	128	194	-	-	180
200	340	295	268	28	3	4-22	M20	8-22	690	349	216	89	230	80	70	163	241	250
250	390	350	320	28	4	8-22	M20	12-22	800	406	219	114	250	98	95	193	291	350
300	450	400	370	28	4	8-22	M20	12-22	959	542	267	114	270	449	178	254	104	473	300
350	505	460	430	30	4	12-22	M20	16-26	1048	583	315	127	290	449	178	254	104	473	300
400	565	515	482	30	4	12-26	M24	16-26	1120	620	350	140	310	449	178	254	104	473	300
450	615	565	532	34	4	16-26	M24	20-26	1190	667	373	152	330	449	178	254	104	473	300
500	670	620	585	34	5	16-26	M24	20-26	1280	702	428	152	350	486	196	254	130	528	300
600	780	725	685	35	5	16-30	M27	20-30	1409	759	450	178	390	627	244	245	162	596	345	400
700	895	840	800	40	5	20-30	M27	24-30	1613	885	528	229	430	627	244	245	162	596	390	400
800	1015	950	905	44	5	20-33	M30	24-33	1736	1013	573	241	470	635	270	295	196	711	430	300
900	1115	1050	1005	44	5	24-33	M30	28-33	1860	1071	639	241	510	635	270	295	196	711	470	300
1000	1230	1160	1110	50	5	24-36	M33	28-36	2107	1234	723	300	550	955	455	296	295	807	520	300
1200	1455	1380	1330	52	5	28-39	M36	32-39	2326	1343	833	350	630	955	455	296	295	807	620	300



聲明：【D343X雙偏心蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的D343X雙偏心蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
